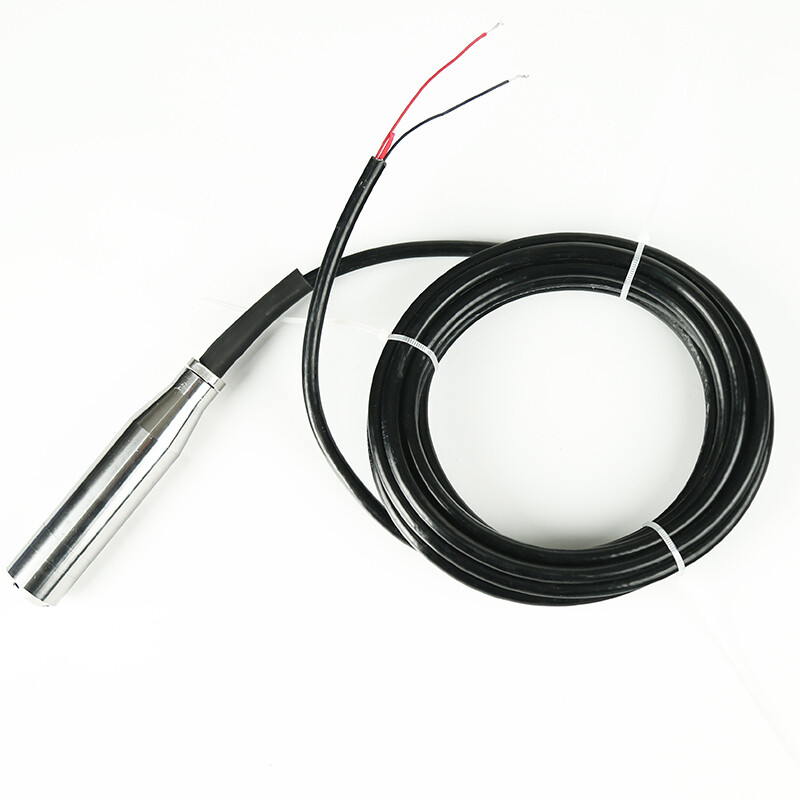

1MP200 Series 壓力變送器，投入式應用，用于液體靜壓液位測量。
該壓力變送器可用于儲罐、容器、河道和大壩等的液位測量。
1MP200 Series 壓力變送器提供有各種量程及防爆選件,并作為附件提供有一個顯示二次表 ，以方便安裝。
優點
緊湊型設計
安裝簡單
測量誤差小(0.3%和0.15%)
防護等級IP68
應用范圍
1MP200 Series壓力變送器主要用于以下行業:
造船
供水/污水處理
常壓/敞口罐、井、槽
集成顯示

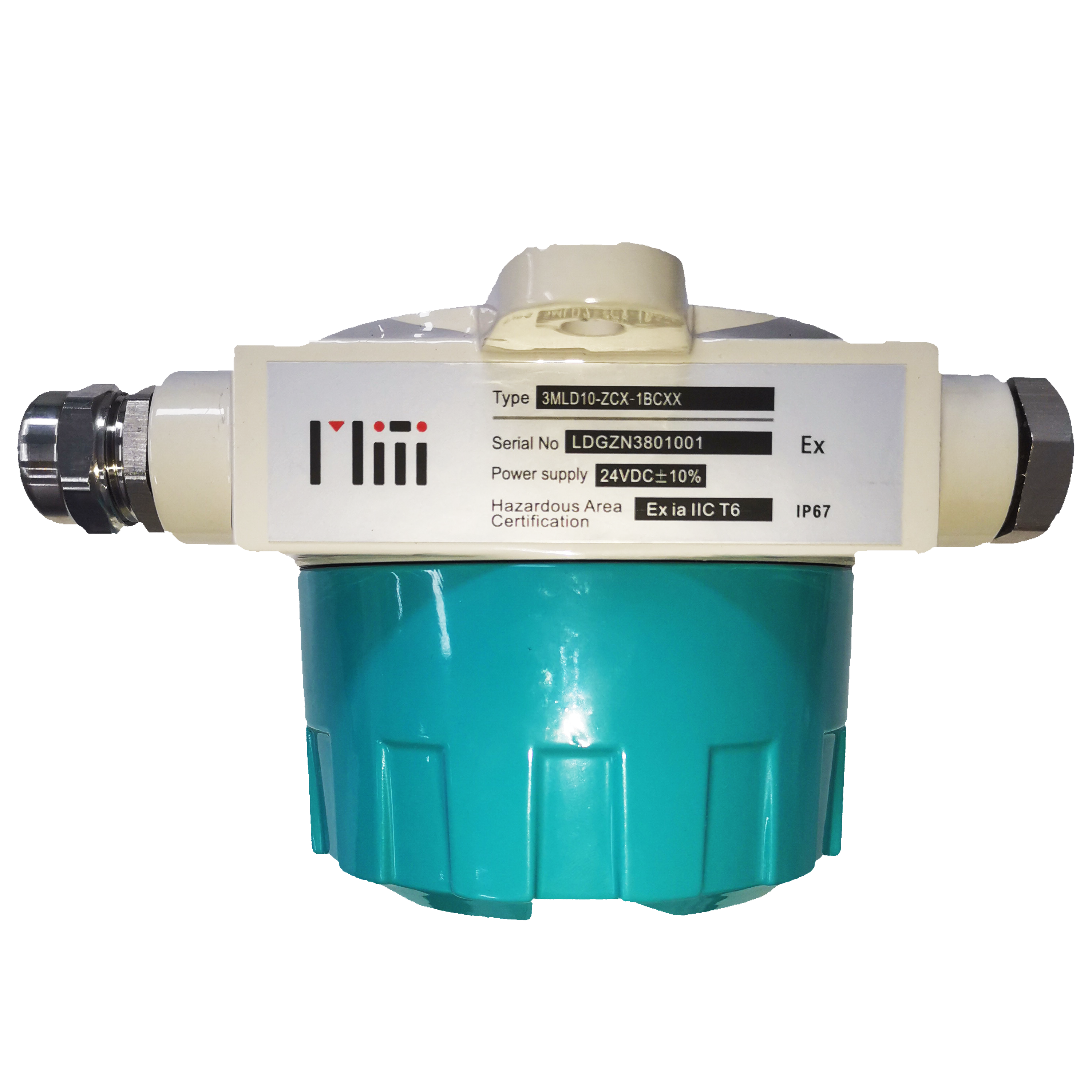

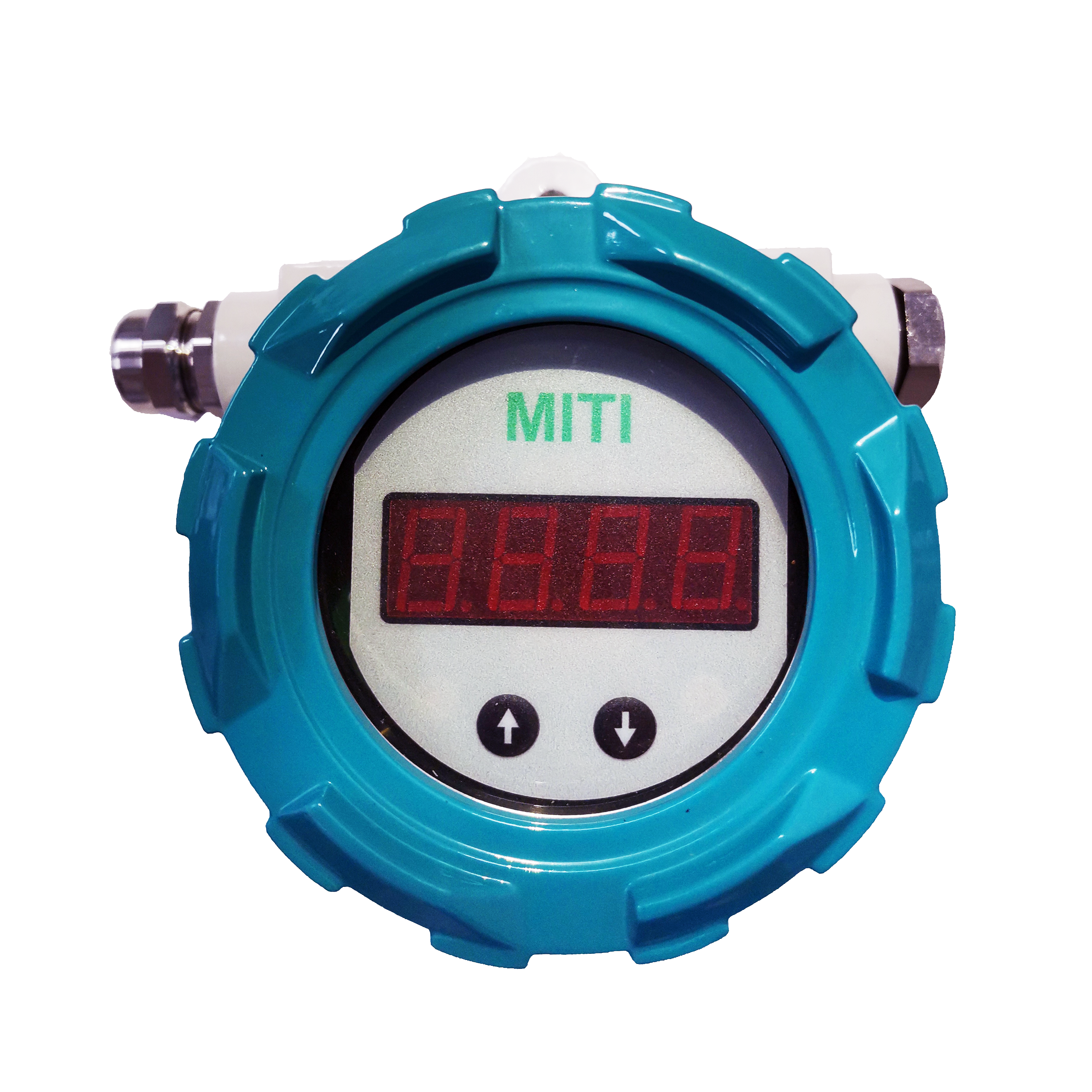

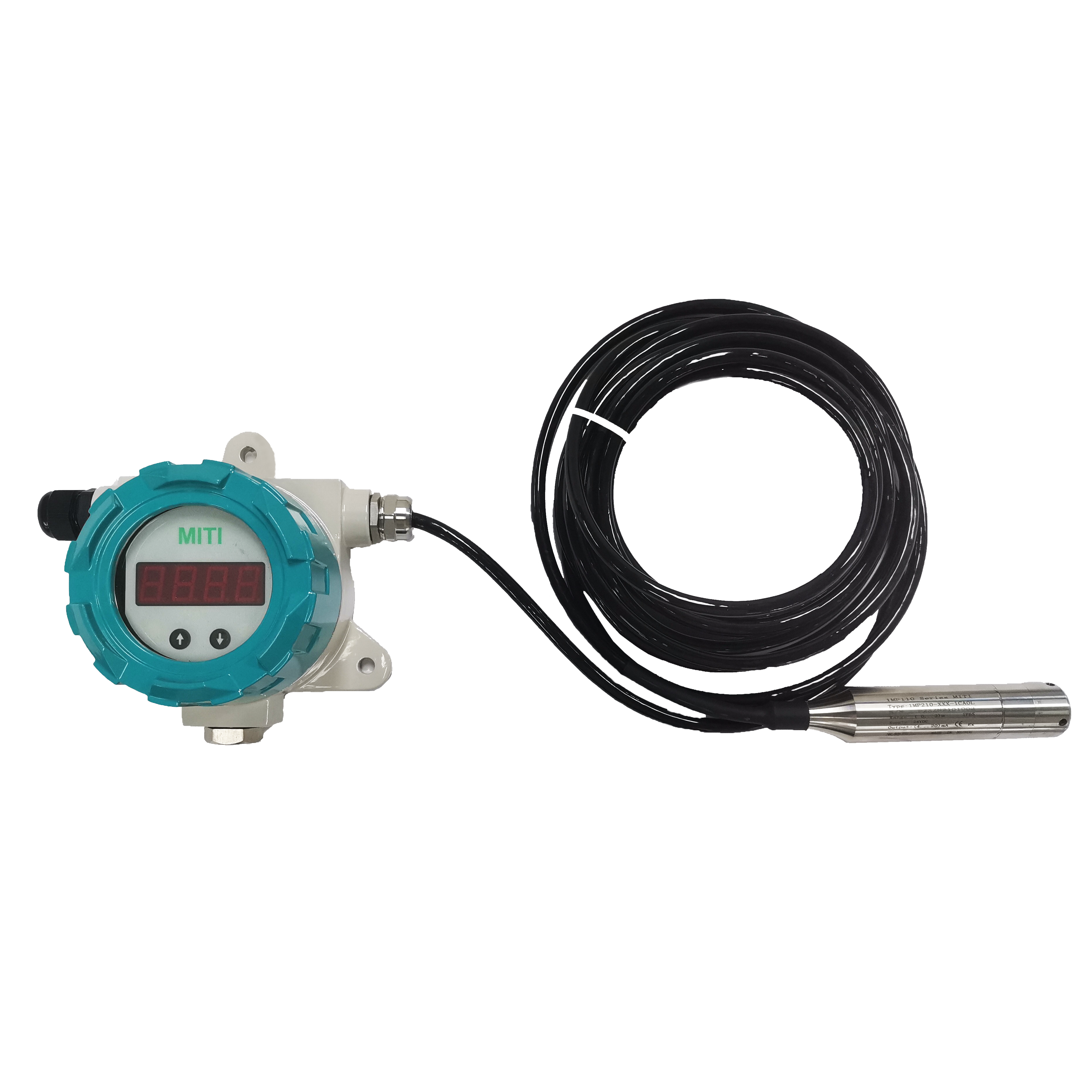

建議 1MP200 Series變送器的電纜要接到二次顯示表3MLD10上，二次表就可以就地顯示及設置相應的參數等。
技術數據
輸出 輸出信號 |
4…20 mA |
測量精度 測量誤差(包括回差和重復性誤差) 量程 ·0…3 mH20 (0…9 ftH20或?！?.3 bar) ·對于其它所有量程 環境溫度的影響 量程 ·3 mH20 (9 ftH20或0.3 bar) ·4…6 mH20 (12…18 ftH20或0.4 ...0.6 bar) ·>6 mH20 (>18 ftH20或)0.6 bar) 長期穩定性 量程 ·3 mH20 (9 ftH20或0.3 bar) ·4…6 mH20 (12…18 ftH20或0.4...0.6 bar) ·>6 mH20 (>18 ftH20或>0.6 bar) |
0.3%或0.15%滿量程(典型)
0.5%或0.25%滿量程(典型)
0.3%或0.15%滿量程(典型)
零點和量程 0.5%/0.15%滿量程 0.45%/0.25%滿量程
0.3%/0.15%滿量程
零點和量程 0.4%/0.15%滿量程/年 0.25%/0.15%滿量程/年
0.2%/0.15%滿量程/年 |
額定工作條件 環境條件 ·運行溫度 ·貯存溫度 防護等級,IEC 60529 |
-10...+80°C -40...+80°C IP68 |
壓力變送器1MP200 Series(投入式傳感器) |
工作方式 測量原理 輸入 測量變量 |
擴散硅
液體靜壓 |

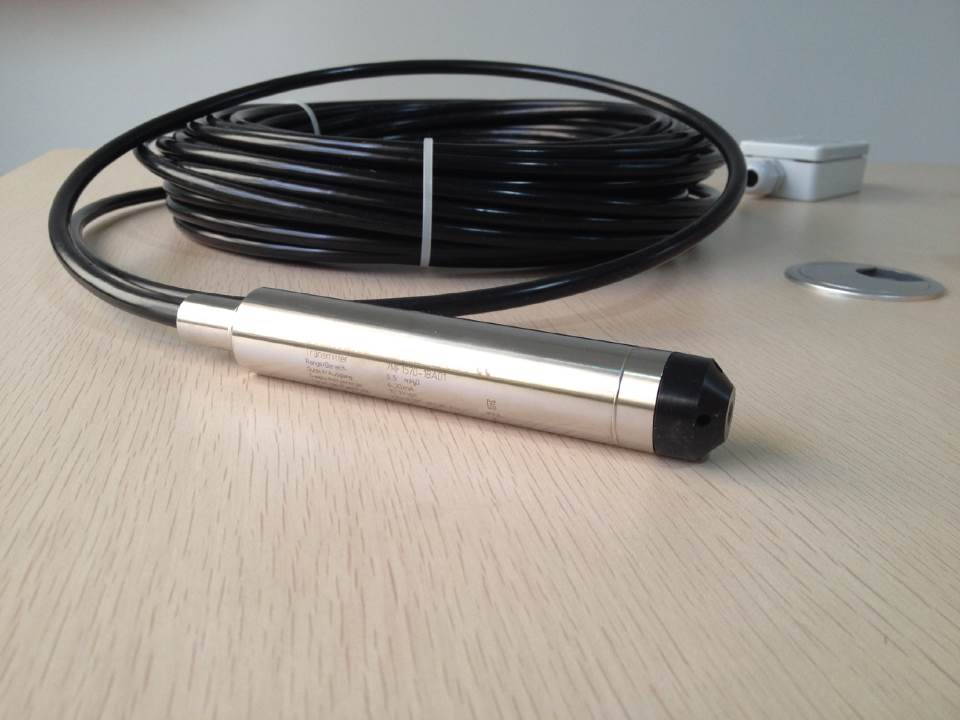

設計 1MP200 Series系列變送器的陶瓷膜片與惠斯登電橋連在一起。 變送器的電子部件與傳感器一起安裝在一個不銹鋼外殼內。 除此之外，還有一根包含通氣管的電纜，通氣管帶濾濕器，能夠阻止變送器內部出現冷凝水。 帶有一個防護蓋，以保護膜片不受外部影響。 傳感器、電子部件和電纜都封裝在一個公用的小尺寸外殼內。 該壓力變送器在很大的溫度范圍內進行了溫度補償。 |
